Introduction
Les cartes électroniques sont omniprésentes dans notre quotidien, que ce soit dans les smartphones, les appareils électroménagers, les voitures ou les systèmes industriels. Mais comment fonctionnent-elles exactement ? Une carte électronique est un support regroupant différents composants interconnectés pour accomplir des fonctions précises. Cet article explore en détail le fonctionnement d’une carte électronique, depuis ses composants de base jusqu’à ses applications.
Qu’est-ce qu’une carte électronique ?

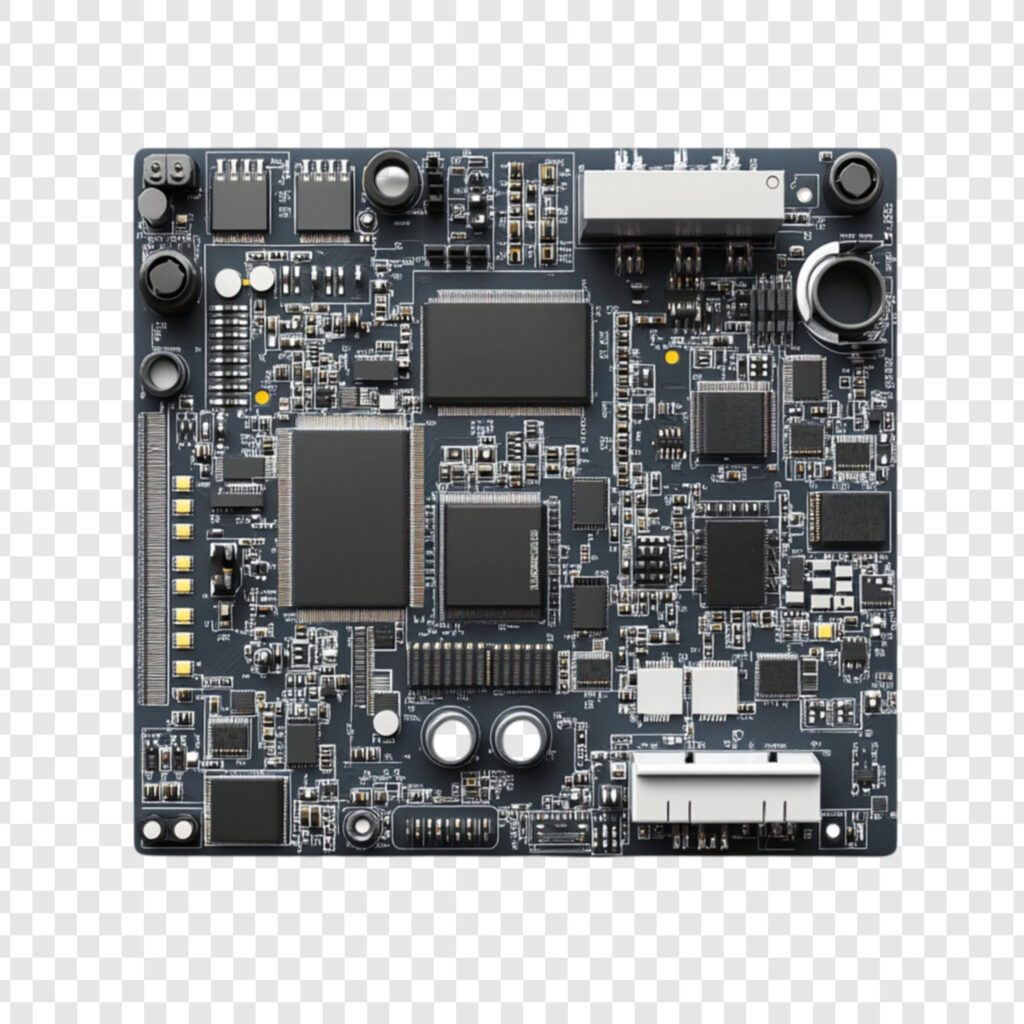

Une carte électronique, aussi appelée circuit imprimé (PCB, pour Printed Circuit Board), est un support rigide ou flexible permettant de connecter et de maintenir des composants électroniques. Elle se compose de plusieurs couches, incluant :
- Une couche de substrat : généralement fabriquée en fibre de verre ou en matériaux polymères.
- Des pistes conductrices : des chemins en cuivre reliant les différents composants.
- Une couche de protection : une couche isolante pour protéger le circuit des dommages extérieurs.
Fonctionnement de base
Le but principal d’une carte électronique est de permettre la circulation des signaux électriques entre ses composants. Ces signaux transportent des informations ou de l’énergie pour effectuer une tâche précise.
Quels sont les composants d’une carte électronique ?
Pour comprendre le fonctionnement d’une carte électronique, il est essentiel de connaître les composants qui la composent :
1. Les résistances
- Fonction : Limiter le courant électrique dans le circuit.
- Exemple : Une résistance dans une LED évite qu’elle ne s’échauffe ou ne brûle.
2. Les condensateurs
- Fonction : Stocker et libérer de l’énergie selon les besoins.
- Exemple : Les condensateurs stabilisent les fluctuations de tension.
3. Les diodes
- Fonction : Laisser passer le courant dans une seule direction.
- Exemple : Les diodes protègent le circuit contre les inversions de polarité.
4. Les transistors
- Fonction : Amplifier ou commuter des signaux électriques.
- Exemple : Ils sont essentiels dans les microprocesseurs pour exécuter des calculs.
5. Les circuits intégrés (CI)
- Fonction : Regrouper plusieurs fonctions dans une seule puce compacte.
- Exemple : Les processeurs et mémoires sont des circuits intégrés.
6. Les connecteurs
- Fonction : Permettre l’interconnexion entre différentes cartes ou périphériques.
- Exemple : Les ports USB ou HDMI sont des connecteurs.
Comment les composants sont-ils connectés ?
Les pistes conductrices
Les composants d’une carte électronique sont reliés entre eux par des pistes de cuivre. Ces pistes agissent comme des « routes » pour transporter les signaux électriques.
Les couches multiples
Les cartes modernes utilisent plusieurs couches pour optimiser l’espace et améliorer les performances. Une carte à quatre couches, par exemple, comprend :
- Une couche pour les signaux.
- Une couche pour la masse.
- Une couche pour l’alimentation.
- Une couche pour des signaux supplémentaires.
Comment une carte électronique exécute-t-elle des tâches ?
1. L’alimentation
Une carte reçoit de l’énergie via une source d’alimentation (batterie, adaptateur secteur, etc.). Cette énergie est distribuée aux composants grâce à des convertisseurs de tension pour s’adapter aux besoins spécifiques.
2. Le traitement des signaux
Les signaux électriques circulent entre les composants selon un schéma prédéfini. Par exemple :
- Un capteur détecte une température.
- Le signal est envoyé à un microcontrôleur qui exécute un programme.
- Une action est effectuée, comme activer un ventilateur.
3. Le rôle des microcontrôleurs
Les microcontrôleurs sont des petits ordinateurs qui gèrent les fonctions d’une carte. Ils contiennent des programmes (firmware) qui dictent le comportement de la carte.
Quels sont les types de cartes électroniques ?
1. Les cartes mères
- Fonction : Servir de base pour connecter tous les composants principaux (processeur, RAM, etc.).
2. Les cartes d’extension
- Fonction : Ajouter des capacités à un système, comme une carte graphique pour le traitement vidéo.
3. Les cartes embarquées
- Fonction : Gérer des fonctions spécifiques dans des appareils comme les smartphones ou les drones.
Pourquoi les cartes électroniques sont-elles essentielles ?
Les cartes électroniques jouent un rôle central dans la révolution technologique. Elles permettent :
- L’automatisation : Dans les usines, elles contrôlent les robots.
- La connectivité : Elles gèrent les communications dans les smartphones et ordinateurs.
- La miniaturisation : Les appareils modernes deviennent plus compacts grâce à elles.
Conclusion
Les cartes électroniques sont le cœur de tous les appareils modernes. En connectant et en coordonnant des composants électroniques, elles transforment l’énergie électrique en actions intelligentes. Comprendre leur fonctionnement permet non seulement d’apprécier la technologie qui nous entoure, mais aussi de mieux la maîtriser. Que ce soit pour des applications simples ou complexes, elles restent un pilier fondamental de l’électronique et de l’innovation technologique.
